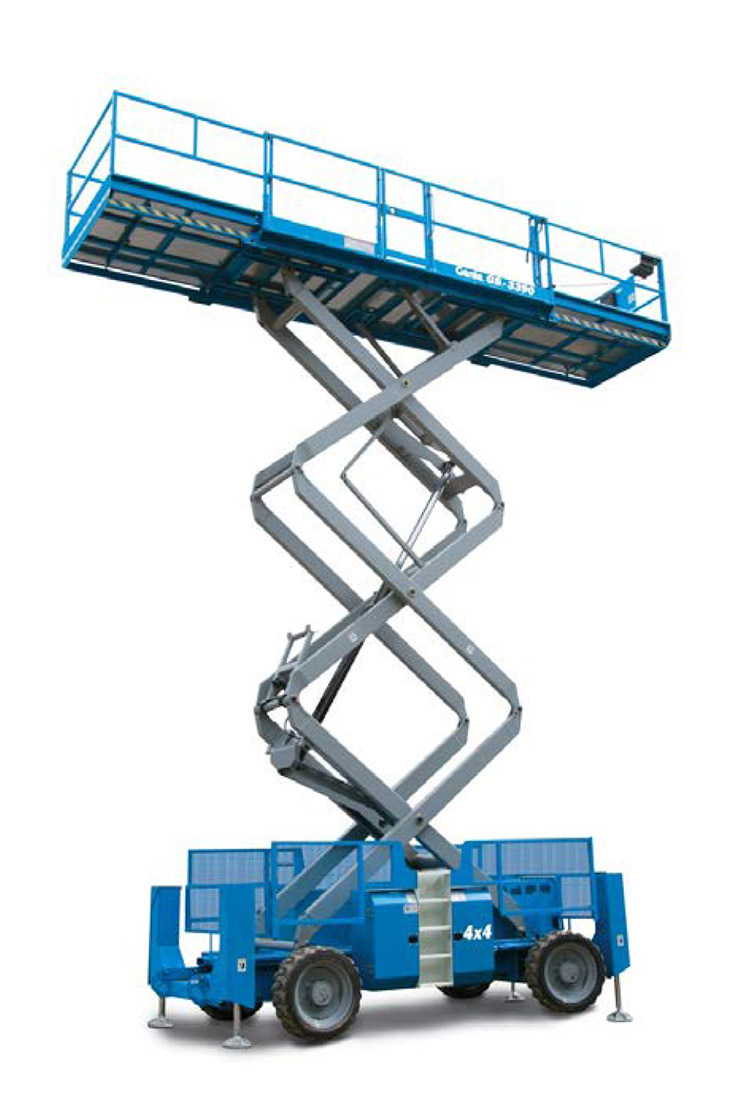

Nůžkové samohybné plošiny

Základní parametry plošiny GS™ 3390 RT

  • pracovní výška 12,06 m
  • nosnost plošiny 1 134 kg

Základní parametry plošiny GS™ 5390 RT

  • pracovní výška 18,15 m
  • nosnost plošiny 680 kg

Nůžkové samohybné plošiny

Neváhejte a poptejte u nás



Technické přednosti stroje

  • ocelový pracovní koš 2,79×1,60 m
  • rozšíření pracovního koše o 1,52– 4,31 m×1,60 m
  • pojezd v maximální výšce
  • nouzové spouštění koše z podvozku
  • nouzové odbrzdění
  • proporcionální ovládání jízdy
  • rychlosklopné zábradlí po celé délce pracovní plošiny
  • diagnostický režim na ovládacím panelu
  • bezpečnostní úchyty v koši pro postroj obsluhy
  • ovládání plošiny z podvozku i z koše
  • stop tlačítko nouzového vypnutí na podvozku i v koši
  • volba 2 rychlostí jízdy
  • volba 2 rychlostí zdvihu koše
  • zvuková signalizace při pojezdu a spouštění koše
  • zvuková signalizace náklonu plošiny
  • výstražný klakson
  • počítadlo pracovních hodin
  • závěsná oka pro nakládku jeřábem
  • přední náprava výkyvná – s aktivní oscilací
  • 4 hydraulické opěry s automatickým vyrovnáním
    • předozadní vyrovnání na opěrách 5,3 °/4,2 °
    • stranové vyrovnání na opěrách 11,7 °
  • pojezd 4x4
  • naftová nádrž 37,9 l
  • pěnou plněná terénní kola

Pohon

  • diesel motor Deutz 49 HP

Volitelná výbava

  • zásuvka v koši, proudový chránič - 230 V/10 A
  • vedení tlakového vzduchu do pracovního koše
  • zdvojený zábleskový maják na podvozku
  • biologicky odbouratelný olej
  • pěnou plněná terénní kola - neznačkující
  • bez hydraulických opěr (-392 kg)
  • AC generátor 240 V/50 Hz -3 000 W (+73 kg)
  • 29 HP motor LPG-Kubota DF -972-nádrž LPG 15,19 kg
  • 25 HP motor diesel Perkins 403 D-11
